Модерни системи за напајање ван мреже и системи за хитне случајеве захтевају хардвер који комбинује стабилну конверзију наизменичне струје, интегрисано пуњење батерије и свеобухватне електричне заштите. Овај чланак истражује основну функционалност, практичне сценарије примене, уграђене заштитне механизме и комуникационе могућности хардвера све-у-једном инвертор-пуњача, помажући градитељима система и крајњим корисницима да разумеју кључне критеријуме при избору комбинованих ДЦ-АЦ јединица за конверзију напајања за удаљене локације, мобилне инсталације и кућне резервне апликације.
- 1. Разумевање основа комбиноване јединице инвертер-пуњач
- 2. Квалитет излазног таласног облика и компатибилност са оптерећењем у стварном свету
- 3. Интегрисани систем пуњења и тростепено управљање батеријом
- 4. Перформансе преноса АТС-а и континуитет система током смена снаге
- 5. Уграђени заштитни слојеви за дугорочну оперативну поузданост
- 6. Хардверски комуникациони портови и могућности даљинског надзора
- 7. Одговарајућа радна окружења и напомене за механичку инсталацију
- 8. Често постављана техничка питања
- 9. Завршна размишљања за систем интеграторе

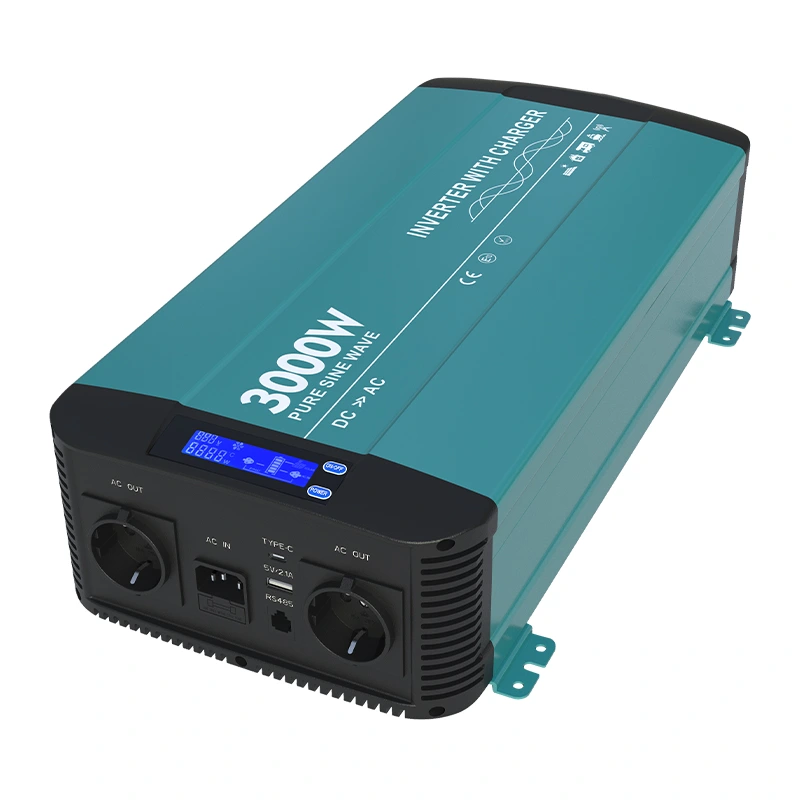

Многе даљинске инсталације за напајање суочавају се са изазовима приликом координације засебних претварача и екстерних пуњача батерија, пошто неусклађено време или некомпатибилни прагови напона могу да погоршају здравље батерије и умање укупну стабилност система.3000в чист синусни инвертер са пуњачем ХК3000ПЦспаја ДЦ-АЦ инверзију и АЦ-ДЦ пуњење батерија унутар једне компактне шасије, уклањајући сложеност координације више дискретних компоненти напајања за пројекте електричне енергије ван мреже, мобилне или у стању приправности. Све-у-једном јединице поједностављују распоред ожичења и смањују тачке квара унутар енергетског ланца, што доноси опипљиве предности за кориснике који раде са камперским поставкама, удаљеним радним местима и резиденцијалним резервним конфигурацијама где је стална доступност струје од велике практичне важности. Приликом склапања самосталних система напајања, сваки додатни кабл и посебан уређај стварају потенцијалне слабе тачке, тако да консолидоване хардверске архитектуре заслужују пажљиво разматрање током фаза планирања.
1. Разумевање основа комбиноване јединице инвертер-пуњач
Комбиновани инвертер-пуњач има две примарне улоге у оквиру екосистема напајања заснованог на складиштењу. Прво, узима једносмерну струју ускладиштену у оловним или литијумским батеријама и претвара је у наизменичну струју која одговара стандардним спецификацијама електричне опреме за домаћинство. Друго, кад год спољни извор наизменичне струје постане доступан, коло пуњача на плочи црпи енергију из мреже или генератора да би аутоматски допунио повезане батерије. Овај дизајн са двоструком улогом елиминише захтев да корисници ручно прелазе између хардвера самосталног пуњача и модула инвертера.
- Беспрекорно пребацивање између инверзије напајаном батеријом и пуњења путем мреже
- Обједињени ЛЦД панел за визуелизацију критичних показатеља времена рада укључујући очитавања напона и снаге
- Интегрисани прекидач наизменичне струје уграђен у главни улазни пут наизменичне струје за сигурност додатног кола
- Наменски УСБ‑А и Типе‑Ц портови који нуде практично нисконапонско директно пуњење уређаја
Физичка димензија и тежина играју значајну улогу за инсталатере. Јединица заузима 489×252×118 милиметара и тежи 8,8 килограма, што чини постављање на зид изводљивим и за стационарна и за мобилна кућишта. Носачи за монтажу интегрисани у метално кућиште поједностављују безбедно причвршћивање на чврсте површине, било да корисници конфигуришу хардвер у помоћним ормарима, одељцима у возилу или спољним заштићеним ормарићима. Увек се мора одржавати одговарајући размак око вентилационих решетки; ометани проток ваздуха ће покренути термичку заштиту и ограничити расположиви излазни капацитет под великим радним оптерећењима.
2. Квалитет излазног таласног облика и компатибилност са оптерећењем у стварном свету
Излаз чистог синусног таласа чини један од најважнијих диференцијатора у поређењу са модификованим синусним алтернативама. Укупна хармонијска дисторзија која се одржава испод пет процената реплицира карактеристике таласног облика које напајају комуналне мреже. Ово је веома важно када се покреће осетљива потрошачка електроника, индуктивни мотори, расхладни компресори и лабораторијска опрема. Уређаји који садрже намотаје мотора или сложене унутрашње контролне плоче често раде топлије, производе додатну буку или показују скраћени радни век када се примају изобличени модификовани синусни сигнали снаге.
Називна континуална снага достиже 3000 вати са капацитетом пренапона који достиже 6 000 вати који се одржава у интервалима од две секунде. Оцена пренапона се носи са великом ударном струјом која се јавља када индуктивни уређаји почну да врте своје моторе. Без одговарајућег пренапона, инвертори могу да активирају заштиту од преоптерећења сваки пут када компресори, пумпе за воду или мотори машина за прање веша покушају да покрену циклусе покретања. Фабрички конфигурисане опције излазног напона покривају породице од 100-120ВАЦ и 200-240ВАЦ, заједно са избором подешавања фреквенције од 50Хз или 60Хз како би се ускладили са регионалним електричним нормама. Минимална ефикасност конверзије при пуном оптерећењу је 89 процената, док се максимална оперативна ефикасност пење на чак 92 процента. Већа ефикасност значи мање трошења енергије у виду топлоте, чувајући ускладиштени капацитет батерије за стварна оптерећења крајњег корисника уместо топлотних губитака унутар енергетске електронике.
3000в чист синусни инвертер са пуњачем ХК3000ПЦподржава потпуну галванску изолацију између улазне ДЦ стране и АЦ излазних кола. Потпуна улазно-излазна изолација додаје важан сигурносни слој, ограничавајући ширење грешке у случају квара на земљи или грешака у ожичењу унутар повезаних акумулаторских кола. Ова изолациона карактеристика добија велику похвалу међу професионалним инсталатерима који граде системе за локације са повишеним ризицима по електричну безбедност, као што су морска окружења и апликације за мобилна возила где кондензација и вибрације повећавају шансе за случајне догађаје кратког споја.
| Параметар перформанси | Специфицатион Валуе |
|---|---|
| Континуирана излазна снага наизменичне струје | 3000В ±5% |
| Трајање вршне снаге пренапона | 6000В за 2 секунде |
| Тотална хармонијска дисторзија | Испод 5% |
| Минимална ефикасност пуног оптерећења | 89% |
| Максимална укупна ефикасност | до 92% |
3. Интегрисани систем пуњења и тростепено управљање батеријом
Унутрашњи АЦ-ДЦ пуњач прати класичну тростепену логику пуњења: фазу сталне струје, апсорпциону фазу константног напона и фазу одржавања пливајућег механизма. Овај добро успостављени профил пуњења оптимизује циклусе пуњења за оловно-киселинске батерије. Током масовне фазе, пуњач испоручује максималну дозвољену струју за брзо подизање напона батерије. Када се достигне циљни праг напона апсорпције, јединица прелази у фазу апсорпције, задржавајући стабилан напон док се струја пуњења природно смањује надоле. Када струја падне на отприлике десет процената називне магнитуде пуњења, хардвер улази у фазу плутања, примењујући нижи напон одржавања да би се супротставио самопражњењу без прекомерног пуњења плоча ћелија.
Корекција фактора снаге постиже вредности веће од 0,95 при максималном оптерећењу пуњења. Снажне перформансе фактора снаге смањују потрошњу реактивне снаге која долази из извора наизменичне струје, постављајући блажу потражњу за преносивим генераторима или утичницама на мрежи ограниченог капацитета. АЦ улаз прихвата мрежни напон широког опсега; за варијанту од 230ВАЦ, оперативни улазни прозор наизменичне струје се креће од 180ВАЦ до 260ВАЦ. Широка улазна толеранција значи да пуњач може да настави да функционише чак и када излаз генератора одступи од идеалних номиналних вредности, што се често дешава на хардверу преносивог генератора који ради под променљивим условима оптерећења.
Максимална струја пуњења се разликује у зависности од варијанте ДЦ-улазног напона. Дванаест-волтни ДЦ модели подржавају излаз за пуњење до четрдесет ампера, док верзије од двадесет и четири волта ДЦ испоручују до двадесет ампера за пуњење. Дизајнери система треба да упореде максималну струју пуњача са препорученом брзином пуњења коју су објавили произвођачи батерија. Претерано високе струје пуњења убрзавају деградацију батерије; обрнуто, мања струја пуњења непотребно продужава време пуњења. Пажљиво упаривање капацитета батерије са могућношћу пуњача обезбеђује оптималне перформансе дуготрајног века трајања батерије.
4. Перформансе преноса АТС-а и континуитет система током смена снаге
Уграђени аутоматски прекидач за пренос (АТС) управља пребацивањем између напајања наизменичном струјом из батерије и долазног спољног мрежног напајања. Време преноса се региструје испод 16 милисекунди. Већина уобичајених електричних апарата за домаћинство толерише кратке прекиде ове величине без потпуног искључивања. Ова карактеристика обезбеђује континуитет скоро УПС-а за многа повезана оптерећења. Корисници треба да имају на уму да одређени високоосетљиви индустријски рачунарски хардвер и даље може захтевати додатне истинске-онлине-УПС јединице узводно ако пренос од нула милисекунди постане апсолутни оперативни захтев.
Интерни релејни хардвер се бави задацима физичке комутације кола. Оцене релеја се разликују у различитим варијантама производа: конфигурације од 110 ВАЦ примењују релеје од 30 А, а модели од 230 ВАЦ примењују релеје од 16 А. Прекидач наизменичне струје интегрисан на страни мрежног улаза пружа заштиту од прекомерне струје за долазно напајање наизменичном струјом, допуњујући сигурност релеја. Када се напајање из мреже врати након нестанка, АТС логика аутоматски усмерава оптерећења на екстерни извор наизменичне струје, истовремено активирајући унутрашње коло пуњача да би се напуниле резерве енергије батерије. Ово понашање без употребе руку чини хардвер погодним за удаљене инсталације без надзора где људски оператери не могу брзо да реагују на догађаје обнављања мреже.
5. Уграђени заштитни слојеви за дугорочну оперативну поузданост
Робусни вишеслојни заштитни пакет штити и сам хардвер инвертер-пуњача и повезану батерију и опрему за пуњење. Заштите на страни улаза једносмерне струје покривају одбрану од обрнутог поларитета преко унутрашњег осигурача, нисконапонског искључења и стања искључења од пренапона. Заштита од обрнутог поларитета нуди критичну одбрану од грешака у ожичењу инсталатера приликом повезивања каблова за батерије великог калибра. Без такве заштите, обрнути терминали батерије могу трајно уништити електронику за претварање енергије у тренуцима.
На излазној страни наизменичне струје јединица реагује на појаве кратког споја, трајне ситуације преоптерећења и унутрашње догађаје превисоке температуре. Кад год унутрашња температура порасте изнад безбедног оперативног плафона, термичка заштита покреће процедуру искључивања како би спречила трајно оштећење компоненти. Вентилатори за хлађење регулисани температуром и оптерећењем динамички прилагођавају брзину ротације. Вентилатори се брже окрећу само под великим оптерећењем или високом унутрашњом температуром; у условима малог оптерећења бука вентилатора остаје минимална, што је важна предност за унутрашње стамбене или кабинске инсталације где је акустични комфор битан за путнике.
Свако заштитно стање покреће видљиве повратне сигнале преко ЛЦД екрана на предњој плочи, омогућавајући решавање проблема без отварања кућишта опреме. Могућност читања кодова грешака директно са локалног екрана убрзава дијагностички рад за техничаре на лицу места који опслужују удаљене локације за напајање.3000в чист синусни инвертер са пуњачем ХК3000ПЦобједињује много различитих заштитних одговора унутар једне јединице, уклањајући потребу за слагањем многих засебних спољних заштитних модула око архитектуре система напајања.
6. Хардверски комуникациони портови и могућности даљинског надзора
Комуникациони порт РС‑485 са физичким конектором у стилу РЈ‑11 омогућава даљинско праћење. Корисници могу опционо да прикаче екстерни даљински ЛЦД контролни панел који се налази даље од шасије главног инверторског пуњача. Ово се показало згодним за инсталације где се главни хардвер за напајање налази у подрумским одељцима за складиштење или у помоћним ормарићима, док оператери желе да посматрају очитавања статуса из стамбених простора. Етхернет повезивање постоји као опциона надоградња за напреднија подешавања надзора.
Преко РС‑485 магистрале, системи за надгледање домаћина могу да извуку скупове података у реалном времену укључујући напон батерије, излазну снагу, ознаке радног режима и активне индикаторе квара. За системске интеграторе који граде веће имплементације микро-мреже, ово отвара путеве за интеграцију хардвера у платформе за надгледање локација вишег нивоа. Имајте на уму да пракса ожичења РС-485 треба да поштује индустријске смернице за диференцијалну сигнализацију на великим удаљеностима; правилан избор кабла и уземљење помажу да се избегне оштећење података узроковано електричним шумом из оближњих проводника високе струје.
7. Одговарајућа радна окружења и напомене за механичку инсталацију
Опсег амбијенталне температуре при пуном оптерећењу се протеже од нула степени Целзијуса до плус четрдесет степени Целзијуса. Када температура околине порасте на шездесет степени Целзијуса, хардвер аутоматски смањује расположиви излазни капацитет на седамдесет процената номиналне снаге. Прозор температуре складиштења се протеже од нула до седамдесет степени Целзијуса за периоде нефункционисања. Толеранција влажности достиже максимално деведесет и три процента релативне влажности у условима средине без кондензације. Кондензација представља главни фактор ризика; локације на којима се ствара роса морају осигурати адекватну вентилацију како би унутрашње плоче биле суве.
Оријентација монтаже мора бити у складу са механичким цртежима произвођача. Одржавајте довољан размак у близини отвора за вентилацију вентилатора како би врући издувни ваздух могао слободно да изађе. Избегавајте заптивну јединицу унутар потпуно затвореног малог ормана без наменске издувне вентилације, јер заробљена топлота активира температурно смањење и честе заштитне догађаје искључивања. Када бирате мерач кабла батерије, увек водите рачуна о великим величинама струје на страни једносмерне струје повезане са нивоима снаге од три хиљаде вати; премали каблови уносе прекомерни отпорни пад напона и стварају опасне тачке прегревања дуж каблова.
8. Често постављана техничка питања
Да. Улазно коло наизменичне струје ће прихватити излаз из преносивих генератора одговарајуће величине. Одржавајте излазни напон генератора унутар објављеног радног прозора за улаз наизменичне струје. Имајте на уму могућност пренапона генератора; Континуална снага генератора у ватима треба удобно да премаши максимално пуњење плус помоћно оптерећење наизменичном струјом које се истовремено примењује на терминале генератора. Излаз генератора лошег квалитета са екстремном флуктуацијом напона може изазвати унутрашње заштитне реакције.
Изворна тростепена крива пуњења са плутајућим плутајућим пуњењем је првобитно пројектована за плављене, АГМ и гел-типове оловних батерија. Када постављају склопове литијум-јонских батерија, корисници морају да провере компатибилност система управљања батеријом у односу на задате вредности напона пуњача. Неки литијумски пакети захтевају модификоване профиле пуњења; у таквим сценаријима може бити неопходан спољни наменски хардвер пуњача батерија.
Иако унутрашњи осигурач обрнутог поларитета постоји унутар јединице, најбоље праксе у индустрији снажно препоручују инсталирање осигурача високе струје директно на позитивни проводник батерије на малој физичкој удаљености од терминала батерије. Овај спољни осигурач штити каблове батерије у катастрофалним догађајима кратког споја изван кућишта инверторског пуњача.
Галванска изолација ствара електрично раздвајање између ДЦ кола батерије и излазних кола наизменичне струје. Ово инхибира проток струје квара кроз домене током инцидената земљоспоја, побољшава безбедност у мобилним и морским инсталацијама и смањује неке категорије електричне буке између батерије и повезаних уређаја на страни наизменичне струје.
9. Завршна размишљања за систем интеграторе
Хардвер за инвертер-пуњач све-у-једном поједностављује многе системе ван мреже и резервног напајања тако што консолидује инверзију, пуњење батерије, аутоматско пребацивање преноса и вишеструке заштитне функције у једну шасију. Када процењујете хардвер за претварање енергије, гледајте даље од само непрекидних цифара у ватима; одвојите време да процените капацитет управљања пренапоном, чистоћу таласног облика, потпуност уграђене заштитне функције, тајминг пребацивања преноса и доступне интерфејсе за праћење. Свака од ових спецификација из дана у дан обликује поузданост система у стварном свету.
Сваки пројекат електроенергетског система почиње темељном ревизијом оптерећења. Документујте потрошњу снаге за сваки уређај за који се очекује да ради, забележите индуктивна оптерећења са великим ударним струјама при покретању и дефинишите прихватљиве границе дубине пражњења батерије пре него што одаберете комбинацију батерије и инвертор-пуњач. Промишљено претходно планирање спречава оперативне фрустрације након завршетка инсталације хардвера.3000в чист синусни инвертер са пуњачем ХК3000ПЦдобро се уклапа за пројекте који захтевају континуалну снагу од три хиљаде вати, а истовремено желе интегрисану могућност пуњења без састављања скупа одвојених компоненти система за напајање.
За позадину производње професионалног нивоа иза овог хардвера можете истражити ресурсе које је објавиоНингбо Косун Нев Енерги Цо., Лтд.Инжењерска документација, цртежи са димензијама и потпуни листови спецификација пружају додатну дубину техничким евалуаторима који припремају дизајн система.
